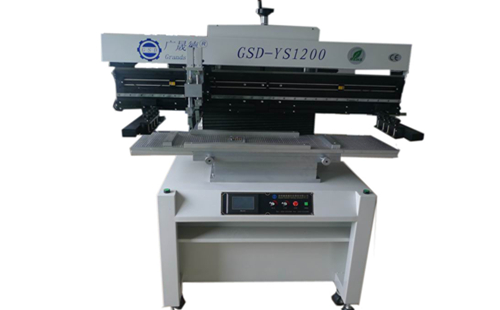

如今SMT生產線越來越自動化，在錫膏印刷機中，通過軟件的操作控制設備運行，包括刮刀行程、錫膏印刷速度、刮刀的壓力等。

在印刷機的操作菜單中可以對生產中需要的參數進行修改，達到需要的數值，同時也能調整到模擬生產形式，這樣可以讓設備更好地運行在安全生產狀態下，使印刷工藝得到更好的提高。下面以MPM UP2000 型自動印刷機為例，說明印刷機軟件操作界面的功能。

1.Print Pull-down menu

Print Pull-down menu（印刷下拉菜單）下的菜單顯現如圖2-2-12 所示。

圖2-2-12　Print Pull-down menu下的菜單顯現

（1）Auto Print（自動印刷）

在SMT 設備生產線上，從一端進口到另一端出口都有自動運行的設備，分別可以控制其裝載板的方向，可以從左到右，也可以從右到左，在這三者間要能相互有一個信號聯系。在自動運行模式中，如設備中無PCB，則設備會給進口處的送板機一個裝載PCB 的信號，使PCB 進行印刷，錫膏自動印刷結束后在設備等待區等待線上顯示下一臺設備的可接收信號，使其三者能實現有條不紊自動化運作。

（2）Manual Print（手動印刷）

在SMT 設備生產線上，當需要生產一個產品，而設備間沒有相互的信號聯系時，可以使用手動印刷菜單。進入這個模式前，先把PCB 裝載到印刷機的導軌上，進入手動印刷菜單，設備信息將提示選擇PCB 傳送方向。

① Accept boards from the left and exit to the right

（允許PCB 從左邊進右邊出）

② Accept boards from the right and exit to the left

（允許PCB 從右邊進左邊出）

③ Accept and exit boards from the same side

（允許PCB 的進出為統一方向）

根據提示可選擇PCB 的進入與搬出方向。設定完成后需要按下設備蓋子兩邊的Upstreamstart cycle（循環開始）按鈕后才會進行錫膏印刷。

（3）Pass Through（通過）

一個印刷周期中，不需要經過對PCB 進行錫膏印刷，可以直接在設備的傳送裝置上通過，傳送至下一臺設備的裝載處。

2.Teach Pull-down menu（參數調整菜單）

如圖2-2-13 所示，本菜單可以對PCB 參數進行設定和生產前的預設置。設置和調整時必須在工作區域進行，首先要手動裝載一塊PCB，再選擇參數調整菜單中當前要操作的項，根據需要對其PCB 逐步進行設置和調整。

（1）Teach Board（PCB 參數調整）

按照PCB 的參數對設備進行設置，可對PCB 參數、工作區域、鋼板、刮刀、Print Parameters（印刷的參數）等相關參數進行設置、調整，進入此菜單后系統信息框中會給出提示：“Select to teach a newboard or press next to continual on this board setup”（選擇調整一個新的PCB 或者繼續多次同一個PCB 的設置）。如需要對一個新PCB 進行設置，按下Select（選擇）鍵，再根據提示信息可以對以上五項逐步進行設備硬件方面的系統調整；如只需要對五項中的某一項進行SETUP 則按下“NEXT”，再根據提示信息一步一步地根據實際情況進行設備“SETUP”。

（2）Teach Vision（視覺參數調整）

在一塊PCB 上最多選取5 個參考點與鋼板相符合的目標，使在印刷時修正PCB 上的焊盤和鋼板網孔的差異。

選擇菜單中的“Teach Vision”后，根據提示信息進行一步步可選擇性的操作，在TeachVision 的主操作界面，分別是對灰色選區中的被選定目標區域進行View（選取圖像）、Zoon in（圖像放大與縮小）、Add（添加目標）、Delete（刪除目標）。

3.File Pull-down menu（文件選項菜單）

在文件選項菜單（如圖2-2-14 所示）中，主要是對所編輯程序文件進行導出、加載、保存、刪除、恢復系統等操作，在對一個文件進行以上操作時，需進行確認，以免誤操作，造成程序誤刪除等。

4.Utilities Pull-down menu（工程模式菜單）

工程模式菜單（如圖2-2-15 所示）可以調整設備中的印刷程序的重要參數和主要操作控制方法，也是印刷機中的重要參數設定的環節。

① load board（裝載PCB）：執行后有3 種選擇模式，stencil（鋼板）、teach（參數調整）、tooling（工具），以實現手動對PCB 進行設定。

② stencil height（鋼板厚度）、squeegee height（刮刀高度）：主要針對鋼板磨具的厚度參數及印刷機中刮刀刀片下降高度參數進行設置。

③ cycle squeegee（刮刀循環）：如刮刀在后面，執行命令后刮刀自動移至前面。
